水壓試驗堵閥

公稱通徑DN175—DN1000、NPS 7—NPS 40

壓力等級PN25—P54200V(I)、Class 600—Class 4500 spl

執行標準NB/T 47044、ASME B 16.34

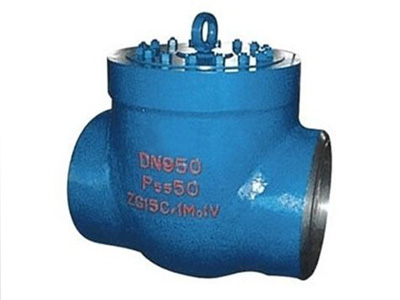

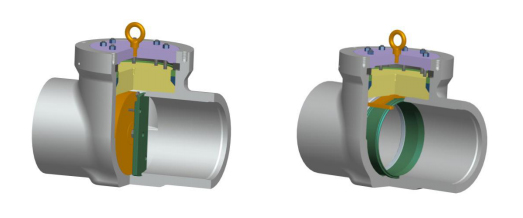

水壓試驗堵閥（關閉狀態）  　　　　　　水壓試驗堵閥（開啟狀態）

用途：

水壓試驗堵閥安裝在機組過熱器出口、再熱器出入口管道上，作為系統整體水壓試驗時的隔離裝置，水壓試驗后取出堵板，裝入導流裝置可作為管道使用。

結構特點：

水壓試驗堵閥可重復多次使用，安裝、使用、維護方便；堵板和閥座處采用“O”型圈平面密封，密封力由介質本身提供，介質壓力越高密封性越好；水壓試驗后，取出堵板、支撐板等零件，裝入導流裝置，作為管道使用，消除了渦流、擴容的影響，阻力小。

水壓試驗堵閥通過哈爾濱鍋爐廠的配套銷售，以及電廠直銷已應用于全國各大電廠，并隨主機出口至印度、巴基斯坦、東南亞、非洲以及南美洲等地。

用途

安裝在300MW、600MW鍋爐過熱器出口、再熱器入口、出口蒸汽管道上，作為進行水壓試驗進的隔離裝置。采用無傳動裝置方式，水壓后拆除內部堵板，裝入導流套，作為管道使用，下次水壓時可再裝入堵板。

結構特點

1、水壓試驗堵閥壓力等級按等于或高于設計壓力和設計溫度選取。

2、水壓試驗堵閥按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相關標準設計、選材、制造、檢驗及驗收。

3、可采用無傳動裝置方式和蝸輪傳動方式兩種(見圖示)。

4、采用壓力自緊式密封結構和螺栓連接閥蓋結構兩種形式，兩端支管為焊接連接。

5、采用平面O型圈密封，閥座采用不銹鋼堆焊而成。

6、對采用無傳動裝置方式，水壓試驗時裝入堵板，水壓試驗后取出堵板可以進行多次水壓試驗。

7、堵板密封可通過調節支撐板上端的調節螺釘進行調節，以達到密封目的。
