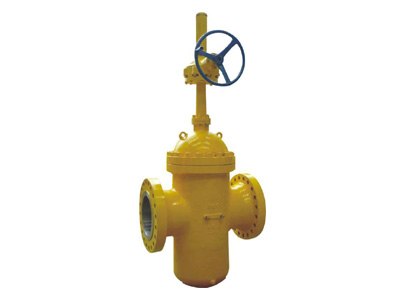

磅級平板閘閥  采用標準

設計制造:鑄鋼閘閥按照API600(ISO 10434)
API6D:不銹鋼閘閥按照API603、API600；鍛鋼閘閥按照API602
檢驗和試驗：API598，API600 or API6D
法蘭連接：ASME B16 .5（for NPS≤24.ASME B16.47系列、API605、ASME B16.47系列、MSS SP-44（for NPS＞24)
對焊端：ASME B16.25
承插焊端：ASME B16.11
結構長度：ASME B16.10
溫壓等級：ASMＢ16.34

·閥蓋墊片形式

Class150閘閥采用不銹鋼石墨復合墊片：Class300閘閥采用不銹鋼石墨纏繞墊片： Class600閘閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片： Class900閘閥可采用金屬環墊片Class1500-Class2500閘閥采用自壓密封金屬環。

·閥體和閥蓋連接形式

Class150-Class900采用螺栓連接閥蓋：Class1500-Class2500采用自壓密封式閥蓋。

·彈簧加載填料沖擊系統

如果客戶要求,可采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。

·填料密封

通常采用柔性石墨作為填料材料,可根據用戶需求提供PTFE以保證閥桿與填料接觸面接合緊密并旋轉自如 ,經過精密的機械加工的閥桿密封面粗糙度 0.8μm可以保證閥桿可靠的密封。

·操作形

一般情況下采用手輪驅動或者齒輪傳動方式，可根據用戶需要采用鏈輪傳動或者電裝驅動。

·倒密封設計

我公司提供的所有閘閥都有倒密封設計,通常情況下，碳鋼閘閥的閥座設計采用分離式倒密封結構．不銹鋼閘閥的倒密封是直接加工或者是焊后加工。當閥門在全開位置時，倒密封的密封面非常可靠。雖然按照標準 API600中有倒密封。但這不作為在帶壓情況下更換填料的依據。

·閘板設計

NPS≥2″彈性閘板：NPS<2″剛性閘板。

·閥桿設計

采用整體鍛造工藝制成,按照標準要求確定zui小直徑，閥桿和閥瓣采用 T型結構連接。閥桿結合面的強度大干閥桿T型螺紋部分的強度 ,強度試驗按照API598進行。

·閥座

碳鋼閘閥閥座通常采用鍛鋼材料 ,閥座密封面可根據客戶要求噴焊硬質合金， NPS≤10″的閘閥采用分離式螺紋旋入式閥座，如果用戶需要焊閥座結構也可提供； NPS≥12閘閥采用焊閥座結構；不銹鋼閘閥的閥座一般采用整體式或者在本體上焊硬質合金后直接加工閥座。如果用戶有需求。不銹鋼閘閥閥座也可采用分離式螺紋旋入式和焊接閥座結構。

· 特殊閘閥

除通用閘閥外,百?gòu)?qiáng)還可以提供低溫閘閥、波紋管閘閥、夾套閘閥，地下安裝的加長閥桿閘閥、平板閘閥等等．

·閥桿螺母

通常情況下,閥桿螺母材料采用ASTM A439 D2?？梢愿鶕?jù)用戶要求采用銅合金等材料 ,對于大口徑的閘閥(NPS≥10"Class150；NPS≥8"Class300；NPS≥6"Class600；NPS≥5"Class900)閥桿螺母和閥桿之間設計有滾動軸承．可以有效減小閘閥的開啟力矩使閥門可以輕松開關。
